振動、沖擊、跌落試驗

振動項目介紹

振動測試是在實驗室內人工模擬產品（一般電工電子產品）在存儲、運輸、安裝和使用過程中遇到的各種振動環境的影響，用來評估產品是否能承受各種環境振動的能力，是否能正常使用，不出現故障。

振動試驗目的

振動測試可在產品在正式出廠之前，分析和評估出產品的可靠性，降低后期出現不良品的概率，也能確定產品設計和功能的要求標準。

振動試驗應用范圍

電工電子產品做振動測試需求較多，因為電子產品大部分屬于精密產品，如手機，平板等，內部結構和器件較為精密，振動環境對其影響較大，需要確保振動因素對產品可靠性產生的影響。

振動測試分類

可靠性振動測試一般分2個類型，正弦振動測試和隨機振動測試。正弦振動是實驗室中經常采用的試驗方法，以模擬旋轉、脈動、震蕩（在船舶、飛機、車輛、空間飛行器上所出現的）所產生的振動以及產品結構共振頻率分析和共振點駐留驗證為主，其又分為掃頻振動和定頻振動兩種，其嚴苛程度取決于頻率范圍、振幅值、試驗持續時間。隨機振動則以模擬產品整體性結構耐震強度評估以及在包裝狀態下的運送環境，其嚴苛程度取決于頻率范圍、GRMS、試驗持續時間和軸向。

1、正弦振動測試：該測試給試件施加的是正弦振動，可以是正弦定頻也可以是正弦掃頻振動測試。

2、隨機振動測試：該測試給試件施加的是隨機振動，按隨機振動的頻率寬度分為寬帶隨機振動測試和窄帶隨機振動測試。

振動試驗方法標準

正弦振動：GB/T 2423.10  IEC 60068-2-6  EN 60068-2-6  ISO 8318  GB/T 4857.10  ISO 2247 GB/T 4857.7

隨機振動：GB/T 2423.56  IEC 60068-2-64

沖擊項目介紹

機械沖擊測試是實驗室模擬產品在工作環境中受到一系列沖擊時候，產品功能是否正常，是否存在性能失效情況。在產品的實際存儲、運輸、使用過程中存在各種各樣的沖擊環境，如車輛運行中制動，貨物搬動時候碰撞產生的沖擊等。

沖擊測試的技術指標包括包括：峰值加速度、脈沖持續時間、速度變化量（半正弦波、后峰鋸齒波、梯形波）和波形選擇。常規的機械沖擊測試要求每個面沖擊3次，6個面總共沖擊次數為18次。機械沖擊和碰撞測試可檢驗確定機械的薄弱環節，考核產品結構的完整性和可靠性。

機械沖擊一般產生的加速度較大，時間較短，如自然環境中的機械碰撞。機械沖擊可能對產品的結構和功能完整性產生有害的影響。實驗室機構的機械沖擊類型分為三種半正弦、梯形波（方波）、三角波（前鋒鋸齒波及后鋒鋸齒波）。

沖擊測試方法標準

GB/T 2423.5  GB/T 2425.6  IEC 60068-2-27

跌落項目介紹

跌落測試分為包裝跌落和裸機跌落。包裝跌落主要考量運輸、儲存情況下產品抗意外跌落沖擊的能力；裸機跌落主要考量產品在正常使用過程中抗意外跌落沖擊的能力。包裝跌落也可以反映包裝件在受到垂直跌落時候的對產品的保護能力。
跌落高度、跌落次數以及跌落方向對試驗反映試驗嚴格程度。對于不同的產品國際標準規范的跌落方式和跌落高度要求不同。對于手持型產品(如手機, MP3等)大多數掉落高度大都介于100cm ~ 150cm不等，IEC對于≦2kg之手持型產品建議應滿足100cm之掉落高度不可損壞，MIL則建議掉落高度為122cm，Intel對手持型產品(如手機）則建議落下高度為150cm。
根據參考標準，跌落面為混凝土或者鋼制的平滑、堅硬的剛性表面，或者必要時候為其他地面，如大理石地面等。

包裝跌落測試

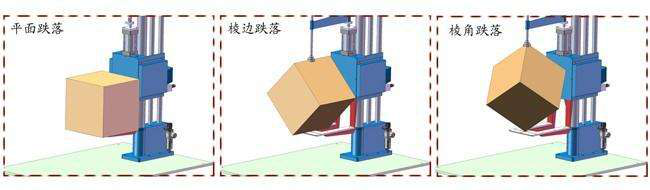

包裝跌落測試一般要求，跌落方式為一角三邊六面自由跌落。

角跌落：跌落后，測試角撞擊接觸平面；

邊跌落：將樣板底面傾斜致水平20°角，然后將其抬高至測試高度再跌落，其邊撞擊接觸平面；

面跌落：需使測試樣板跌落后其平面直接撞擊接觸平面。

包裝跌落測定外箱或內盒之強度及產品包裝之牢固性等方面是否符合品質要求。

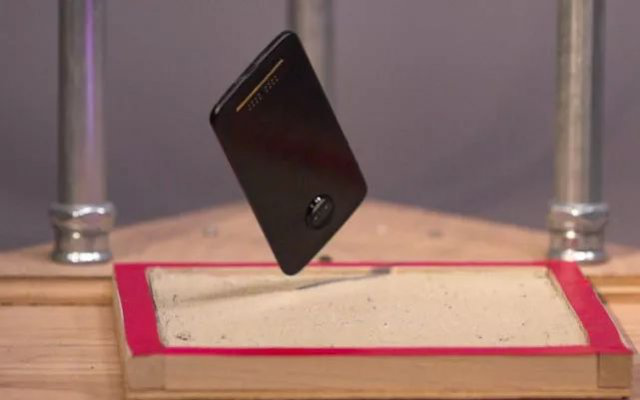

裸機跌落測試

裸機跌落測試的目的

裸機跌落測試是為了檢測產品在使用的過程中,抵抗投擲、跌落的能力。釋放試驗樣品的方法應使試驗樣品從懸掛著的位置自由跌落，釋放時，要使干擾最小。

· ASTM標準測試儀器要求：投擲地面需蓋有3.0mm（1/8in）厚膠地板，最少有64mm（2.5in）厚混凝土，且面積不少于3㎡。

· EN71標準測試儀器要求：投擲地面為鋪有4mm厚的鋼板，鋼板表面應涂有2mm厚、肖氏硬度為75±5A的覆蓋層，并放置在一非柔性的水平表面上。

· GB6675標準測試儀器要求：撞擊面應由額定厚度約3mm的乙烯基聚合物片材組成，乙烯基聚合物片材附著在至少64mm厚的混凝土上，蓋表面應達到肖氏硬度A80度士10度，面積至少0.3㎡。

跌落測試方法標準

GB/T2423.8《電工電子產品環境試驗第二部分：試驗方法試驗Ed：自由跌落》。

IEC60068-2-32《自由跌落試驗方法》。

GB-T4857.5包裝運輸包裝件跌落試驗方法。

ASTM D 5276-98(2009)
